Когато става въпрос за надежден контрол на температурата на маслото за високопроизводителни превозни средства и тежки машини, изборът на правилната охладителна сърцевина е от решаващо значение. Много купувачи бъркат охладителните сърцевини с вложка от ребра и тръбна обвивка с обикновените пластинчати сърцевини. Всъщност, дизайнът с вложка от ребра е високопроизводително подобрение, създадено за по-добро охлаждане, по-висока устойчивост на налягане и по-стабилна дългосрочна работа.

В това ръководство разглеждаме с прости думи неговата уникална структура, ключови предимства и идеални приложения.

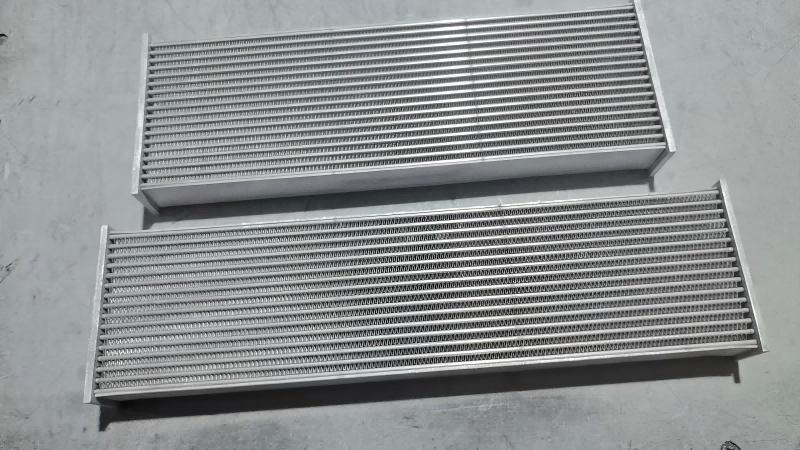

Какво представлява сърцевината на масления охладител с вложка?

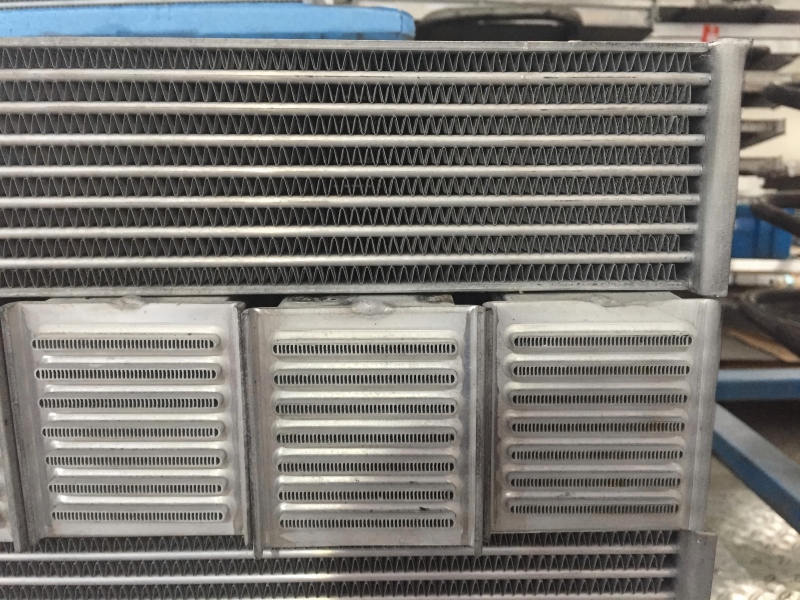

За разлика от прътово-плочести сърцевини, които използват разделителни плочи за образуване на канали за поток, охладител за масло с вложки използва вакуумно запоена алуминиева конструкция с тръбна обвивка. Неговата отличителна черта: всяка плоска маслена тръба е предварително снабдена с вътрешно жалузиево ребро. Това вътрешно ребро нарушава потока на маслото, за да се избегнат мъртви зони при ламинарен поток, докато външните ребра увеличават максимално охлаждането на въздуха.

Пълната структура включва 5 основни компонента:

Плоска маслена тръба: Гладък канал за поток на масло с ниско съпротивление за стабилна циркулация на течността

Жалузийна вложка (вътрешна тръба): Подобрение на сърцевината, което повишава ефективността на вътрешния топлопренос

Външно охлаждащо ребро: Увеличава площта за контакт с въздуха за бързо разсейване на външната топлина

Странична опорна плоча: Укрепва общата твърдост, антивибрационна и антидеформационна защита

Крайна плоча на колектора: Резервирана за заваряване на персонализирани маслени отвори за гъвкав монтаж

Основни предимства пред обикновените охладителни ядра

1. По-силно разсейване на топлината

Вграденото ребро създава мощна турбуленция на маслото вътре в тръбата. Това позволява на маслото да обменя топлина по-пълноценно със стената на тръбата, като ефективно понижава температурите на двигателното масло, трансмисионното масло и хидравличното масло по време на работа с високо натоварване.

2. Превъзходна устойчивост на високо налягане

Еднокомпонентната вакуумно запоена алуминиева конструкция осигурява отлична структурна здравина. Тя е устойчива на спукване и изтичане на масло при дългосрочно високо налягане, много по-издръжлива от обикновените прътови пластини за екстремни работни условия.

3. Стабилен поток, без загуба на мощност

Оптимизираният дизайн на тръбите и ребрата подобрява охлаждането, без да причинява прекомерно съпротивление на потока. Той поддържа плавна циркулация на маслото, осигурявайки нормално смазване и стабилна мощност за превозни средства и машини.

4. Висока персонализация и гъвкавост

Размерът на сърцевината, слоевете на тръбите и плътността на ребрата могат да бъдат персонализирани. Конструкцията с гола сърцевина позволява на потребителите да заваряват съответстващи отвори и скоби според различните нужди на монтажа, подходящи за различно модифицирано и промишлено оборудване.

Често срещани приложения

Ядрото на масления охладител с вложки се използва широко за сценарии, изискващи стабилно охлаждане при високо натоварване:

Спортни улични автомобили и състезателни автомобили за писти

Офроуд ATV/UTV

Тежкотоварни строителни машини

Индустриални хидравлични системи и системи за охлаждане на трансмисии.

Окончателна присъда

Тръбният охладител за масло с вложка от ребра е рентабилно, високопроизводително подобрение за системи за разсейване на топлината. Със своята уникална структура на вътрешните ребра, устойчивост на високо налягане и гъвкава персонализация, той решава проблема с прегряването на обикновените охладители и е идеалният избор за автомобилен тунинг, състезания и охлаждане на тежко промишлено оборудване.
